昨晚，Intel在2020架构日活动中详细披露了自研全新Xe架构GPU，并扩展为四大级别，Xe_LP、Xe_HP、Xe_HPG和Xe_HPC，新增的HPG面向发烧级游戏玩家，同时还支持硬件级实时光线追踪加速，也就是要和NVIDIA、AMD的主流高端显卡拼个“刺刀见红”。
那么Xe到底具备怎样的性能水准呢？
先简单介绍下，Xe_HP的封装规模有1Tile、2Tile和4Tile三种，其中1Tile集成512组EU单元，每个EU为8核，所以总计4096核心，以此类推，4Tile就是16384核，核心频率可以达到1.3GHz。

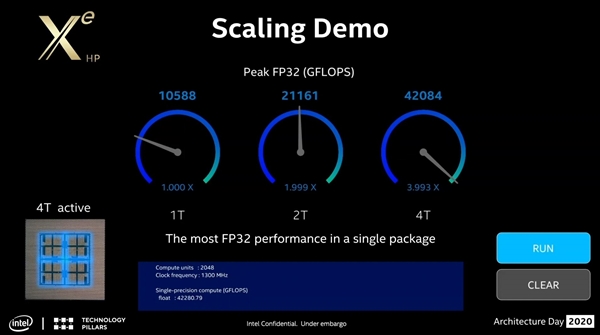

Intel实验室给出的测试成绩显示，4Tile的FP32（单精度）浮点性能居然达到了42TFLOPS，号称目前单芯片全球第一。相较于1Tile的10588GFLOPS，放大比是3.993：1，比传统意义上的双芯显卡、多卡互联比起来，效率简直夸张。
这个成绩即便是面对NVIDIA的A100安培核心，也是优势明显。A100主频1.41GHz左右，内建6912个CUDA核心，单精度浮点约19.5TFLOPS。
不过，Xe_HP只面向数据中心，消费级主打的是Xe_LP和Xe_HPG。上限这么高，肯定也不会差到哪儿去，就看功耗设计限制了。
