拆解报告：京东京造18W USB PD充电器

目前充电头网已经拿到了京造18W USB PD快充充电器，下面就为大家带来这款产品的详细拆解。

一、京东京造18W PD充电器外观

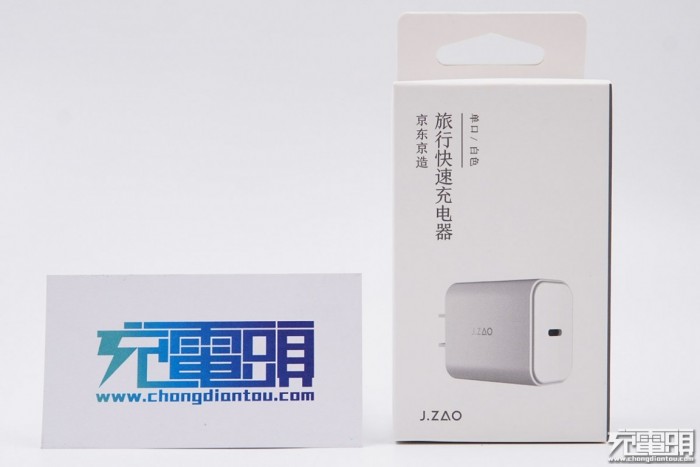

白色包装盒，带有挂钩设计。正面印着产品的外观图片，产品名称：京东京造旅行快速充电器，单口、白色。

包装盒侧面为深灰色，并用标有“京东自有品牌”的字样。

包装盒背面印着产品的详细信息，外壳材质：PC+ABS，重量：45g；尺寸：39.5mm*26.5mm*61.7mm（含插脚）；产品的制造商为东莞市和创绿能电子科技有限公司。

打开包装盒，充电器采用透明的塑料内衬固定，保护到位；整体包装较轻，便于运输。

京东京造18W PD充电器采用纯白色外观设计，表面为亮面烤漆处理，非常光滑，正面印着J.ZAO的品牌logo。

充电器的USB-C接口为居中设计，非常对称。输出端没有进行亮面处理，比较耐刮，避免插拔充电线的过程中刮花面板。

这款充电器搭配的是不可折叠的国标插脚，在插脚侧印着产品的参数。

产品型号：TC-012，输入：110-240V~ 50/60Hz 0.6A，输出：5V/3A、9V/2V、12V/1.5A，已经通过了CCC认证。

京东京造这款充电器与苹果18W充电器相比，体积差别不大。

对比一元硬币，充电器还是比较小巧的。

充电器净重约46g。

使用ChargerLAB POWER-Z KT001检测充电器的输出协议，显示支持APPLE 2.4A、USB DCP、QC2.0、QC3.0、AFC、FCP、SCP等充电协议。

通过KT001的PDO报文，我们可以看到这款充电器支持USB PD3.0 PPS协议，其中固定电压输出为5V/2.4A、9V/2A、12V/1.5A，PPS电压输出为3-12V/1.5A。检测结果与充电器标称参数细微差异。

二、京东京造18W PD充电器拆解

打开充电器外壳，抽出内部PCBA模块。

PCB板正面一览，初级侧采用了两颗输入滤波电解电容，与变压器之间有注胶固定。次级侧采用一颗固态电容和一颗电解电容输出滤波。

输入端采用金属弹片取电，两个弹片之间是一颗保险丝，使用热缩管包裹。初级除了两颗 滤波电解电容外，还用了两颗电解电容给PWM芯片供电。

一大一小两颗初级滤波电解电容并联，品牌均为CyXincon，规格分别为400V 22μF和400V 10μF。

侧面是一颗防干扰的Y电容。

Y电容特写。

初级和次级之间的光耦，与Y电容并排布置。

从另一侧可以看到两颗PWM供电电容，变压器周围注满白色硅胶。

两颗PWM芯片供电电容规格均为50V 10μF。

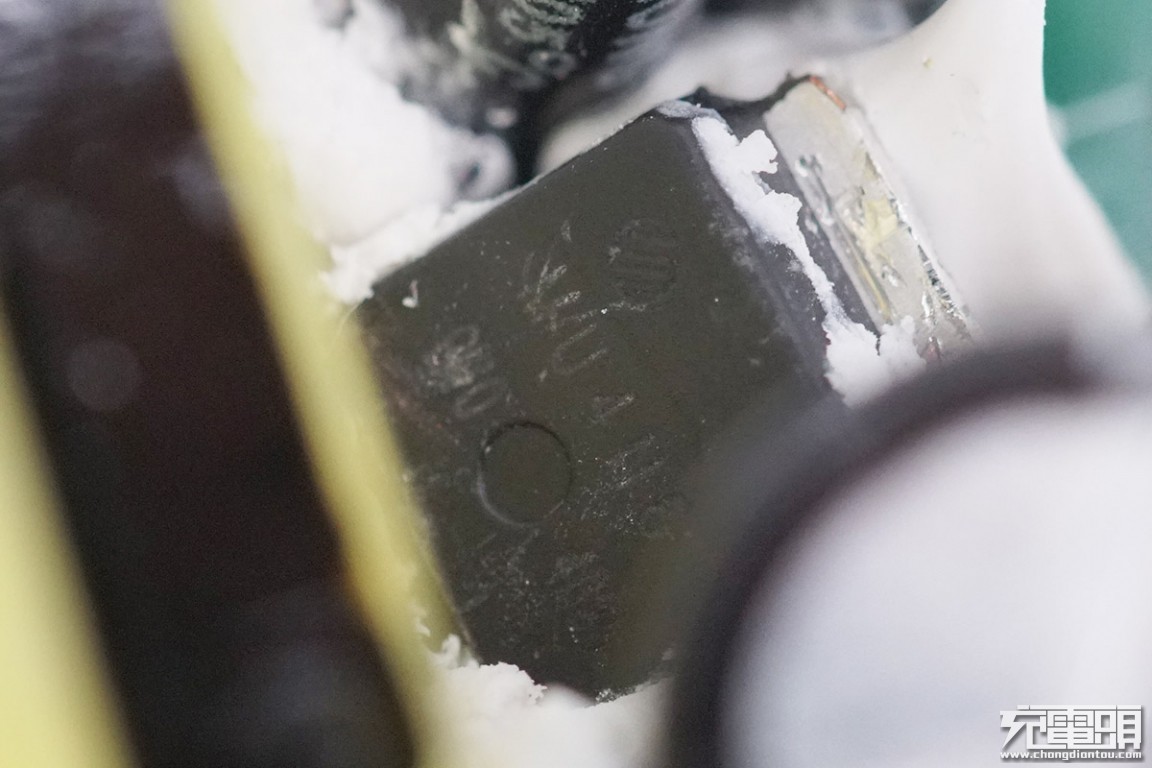

在变压器旁边的硅胶下面是一颗初级开关管。

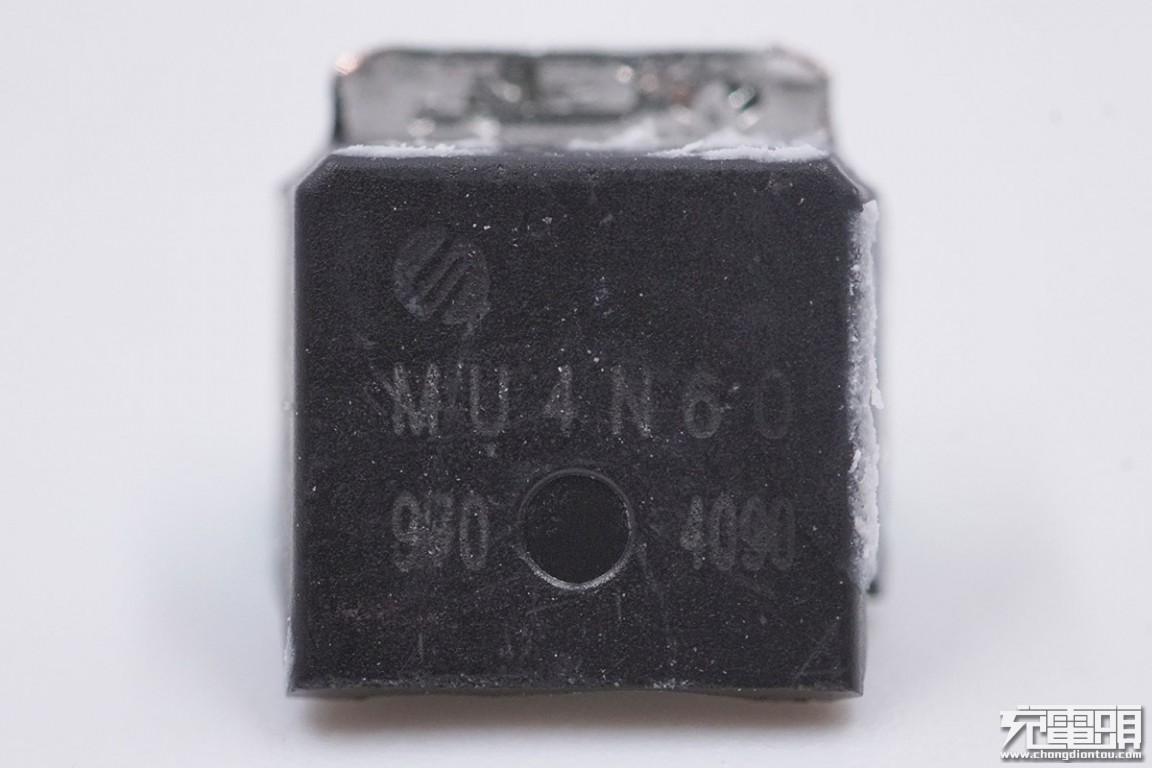

初级开关管来自SPMIRCO三浦微电子，型号MU4N60，650V耐压，TO-251封装。

三浦微电子MU4N60规格资料。

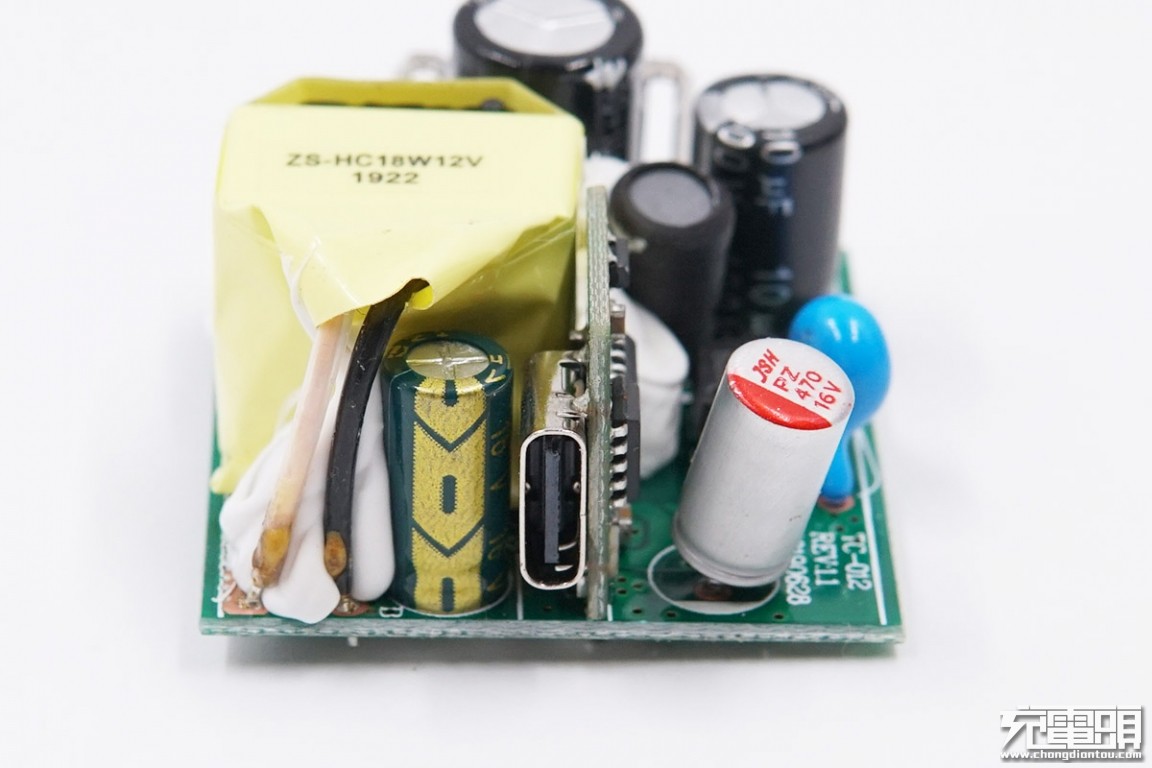

USB-C接口使用小PCB板垂直焊接在主控PCB板上，这是USB PD快充充电器中常见的一种方式，一方面可以让接口居中，另一方面可以合理利用空间，缩小产品体积。在USB-C接口左右两颗各有一颗电容。

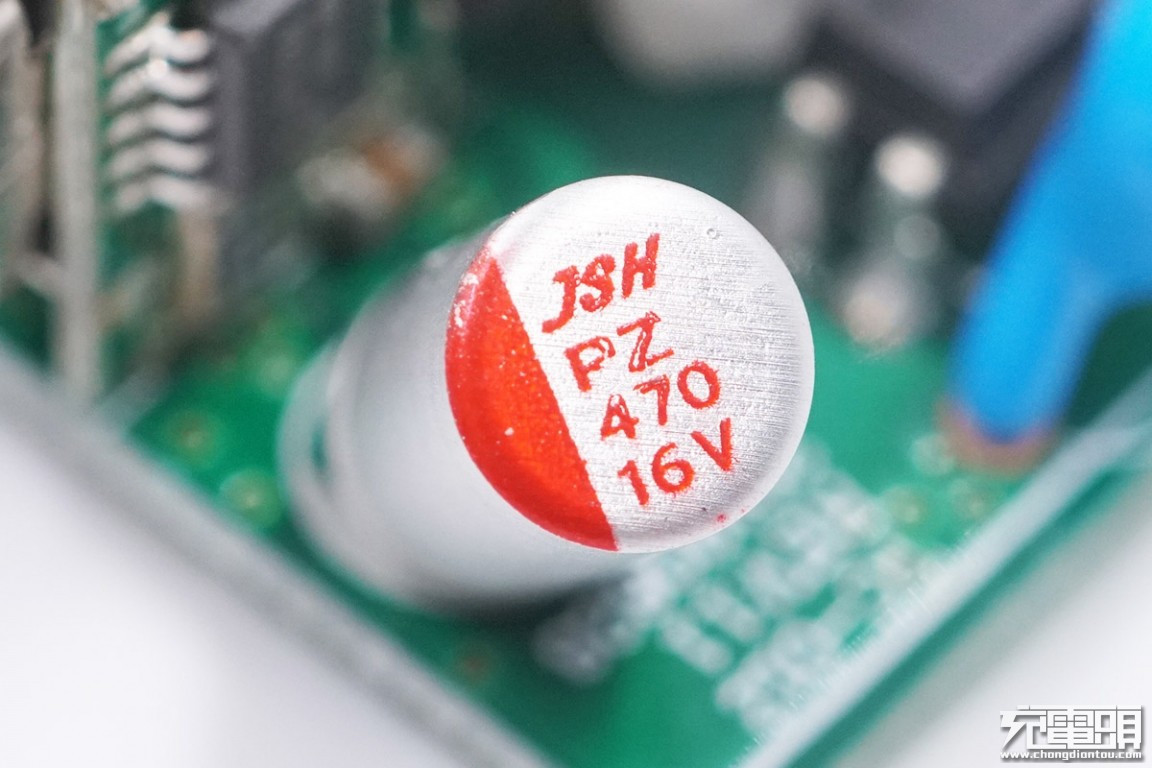

JSH万京源固态电容用作输出滤波，规格470μF 16V。

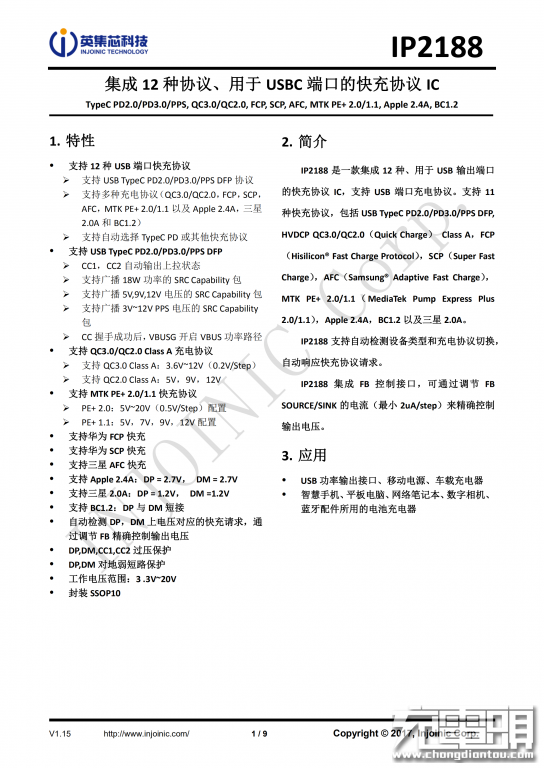

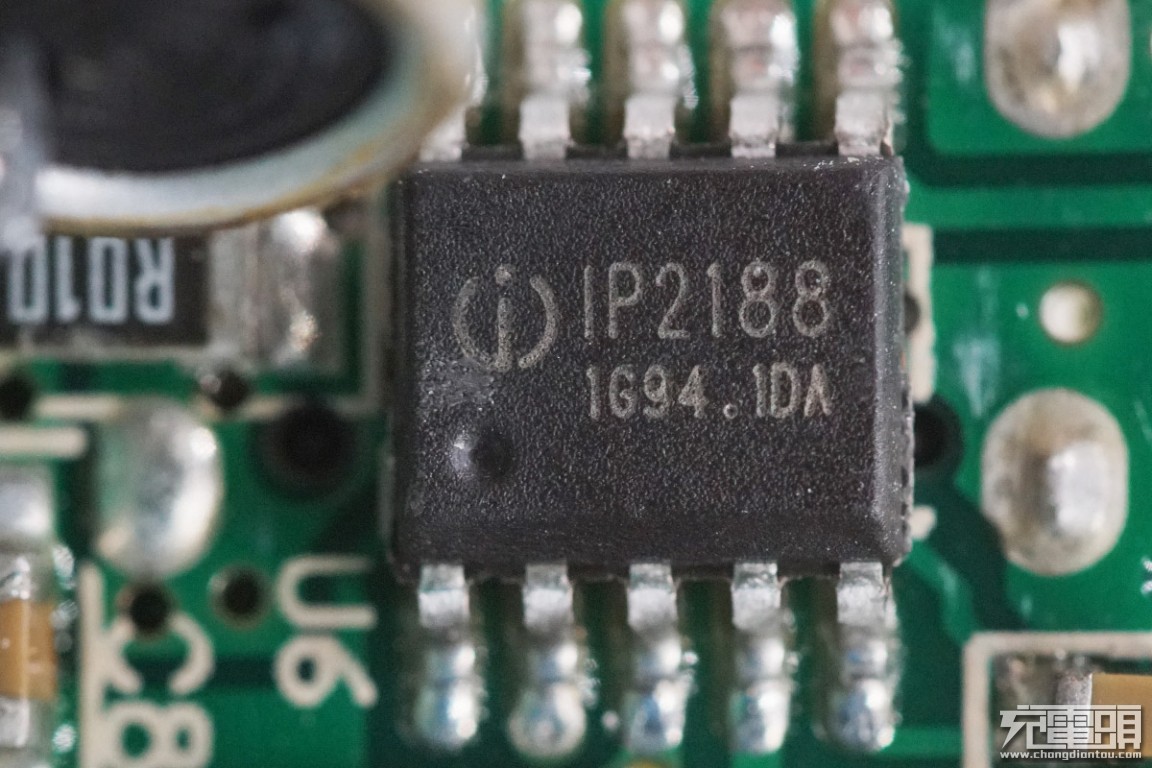

USB PD协议芯片，英集芯IP2188。这是一款集成12种、用于 USB 输出端口的快充协议 IC，支持USB端口充电协议。支持 11种快充协议，包括PD2.0、PD3.0、PPS、QC3.0、QC2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2 以及三星 2.0A。

同时，英集芯IP2188支持自动检测设备类型和充电协议切换，自动响应快充协议请求。集成FB控制接口，可通过调节FB SOURCE/SINK 的电流（最小 2uA/step）来精确控制输出电压。

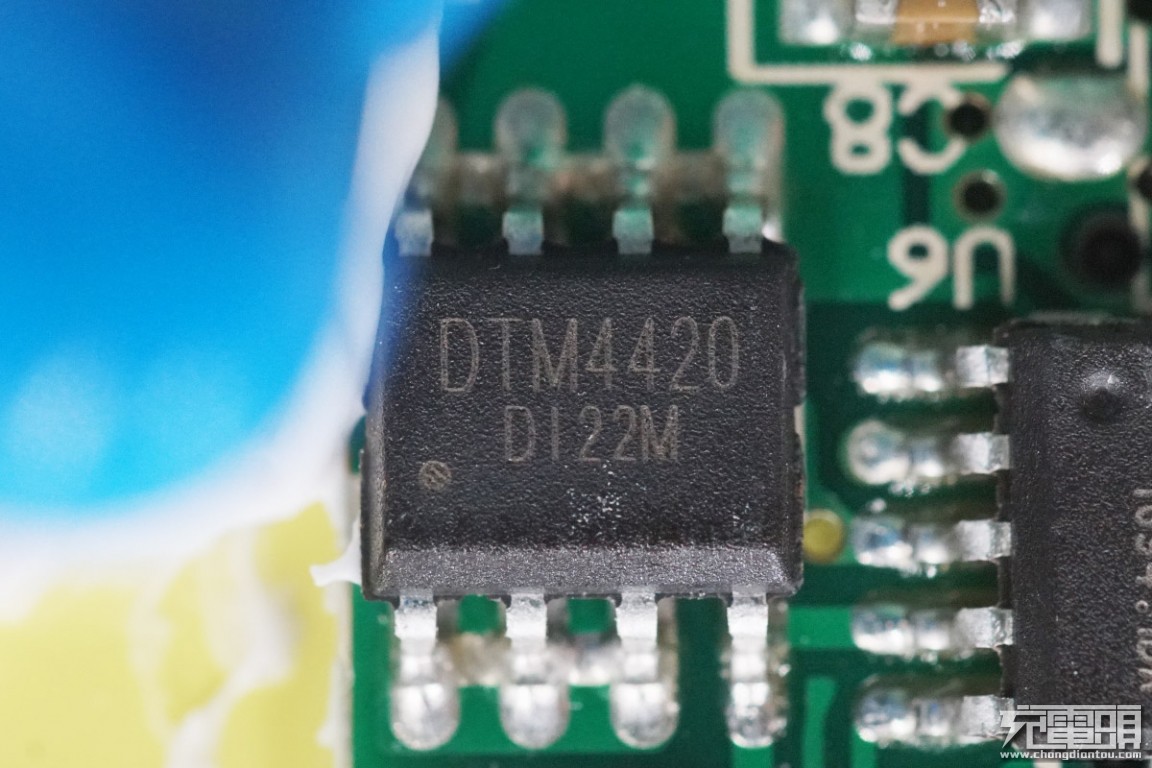

USB-C接口输出VBUS开关管，Din-Tek DTM4420。

Din-Tek DTM4420规格资料。

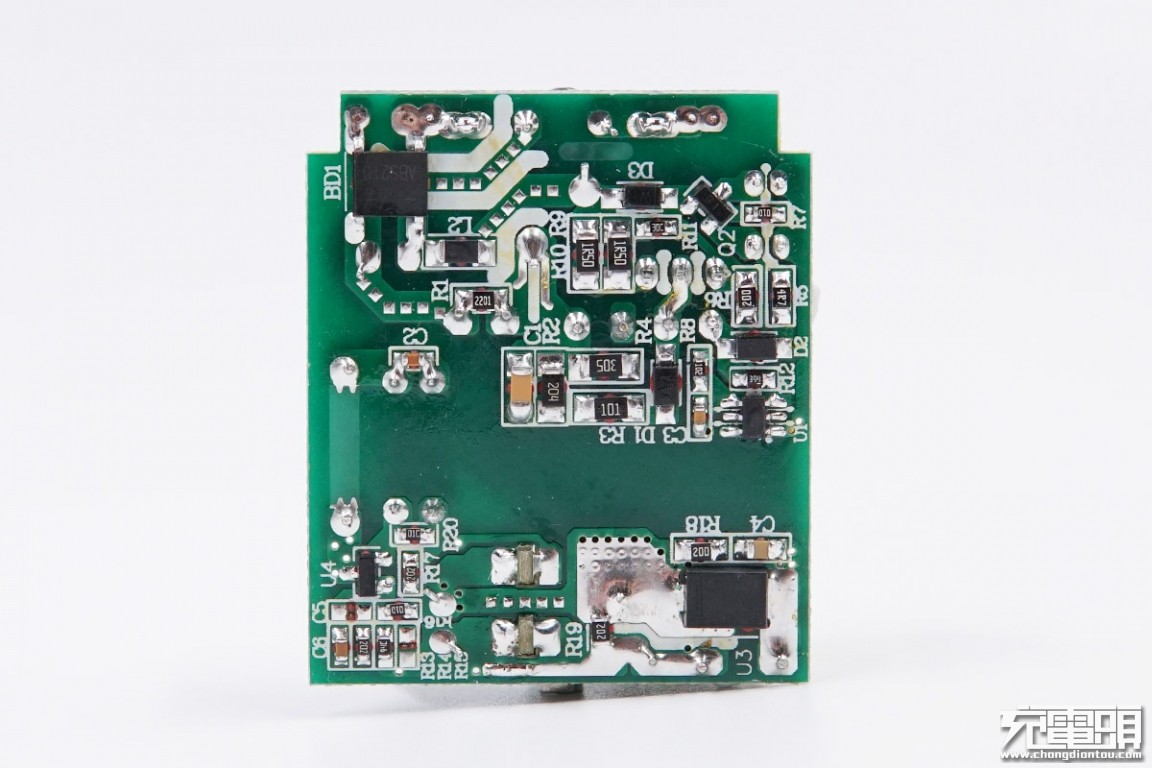

PCB板背面设计非常简洁，初级和次级之间有比较宽的安全间距。

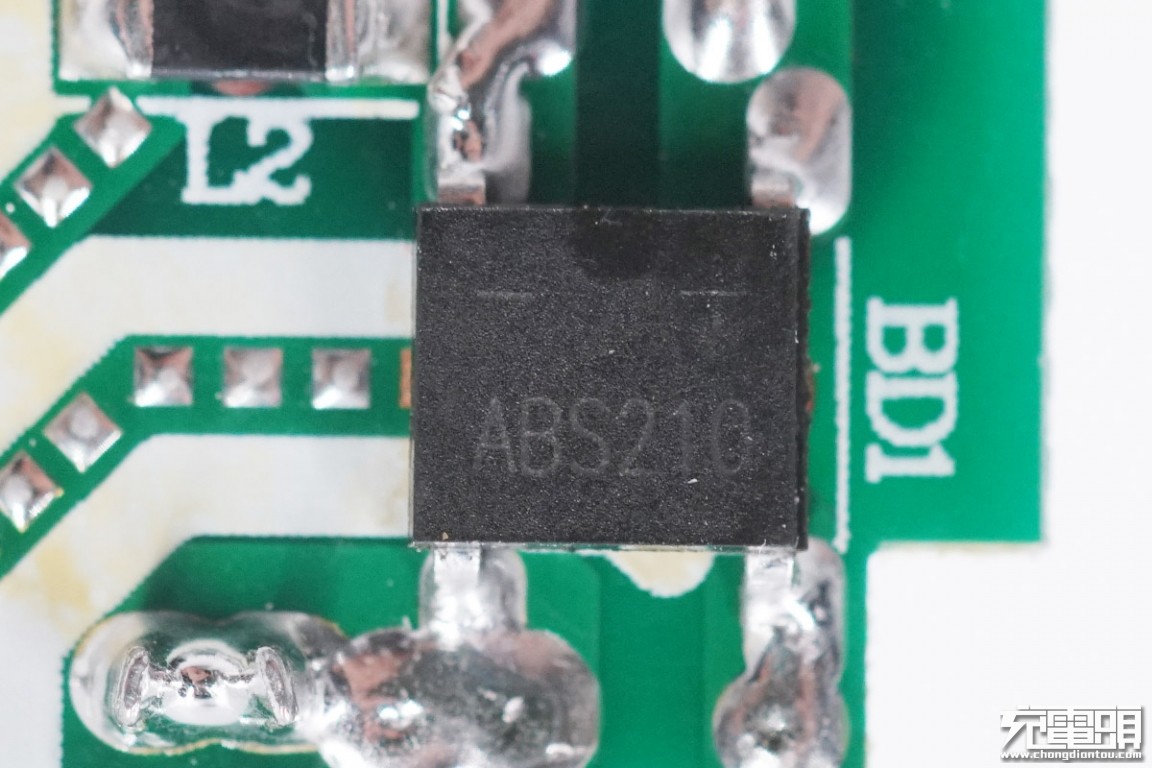

输入端ABS210整流桥。

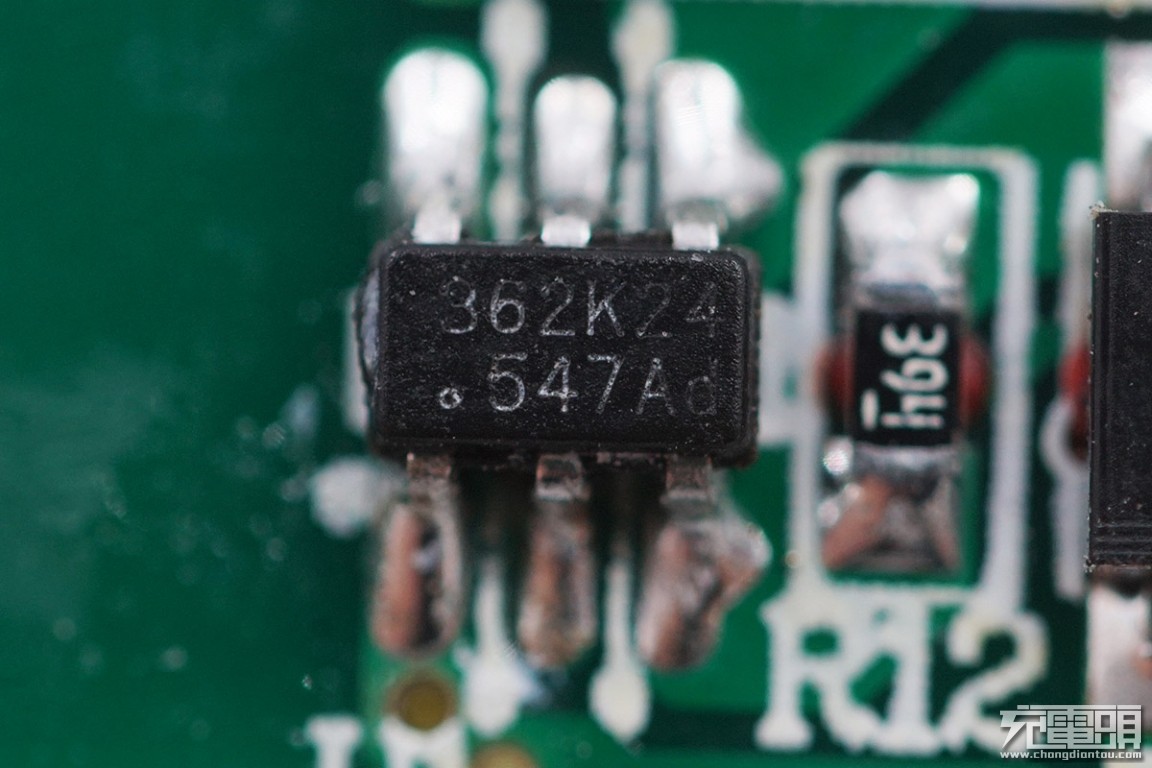

初级PWM主控芯片，昂宝OB2362。

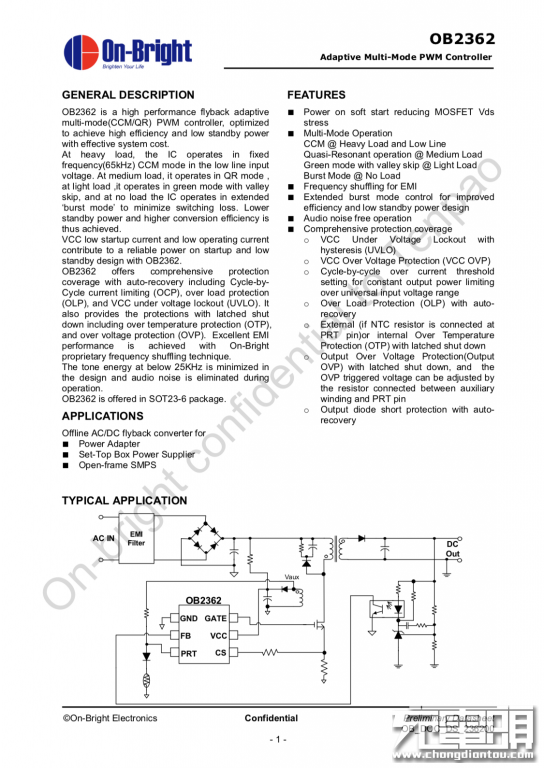

昂宝OB2362规格资料。

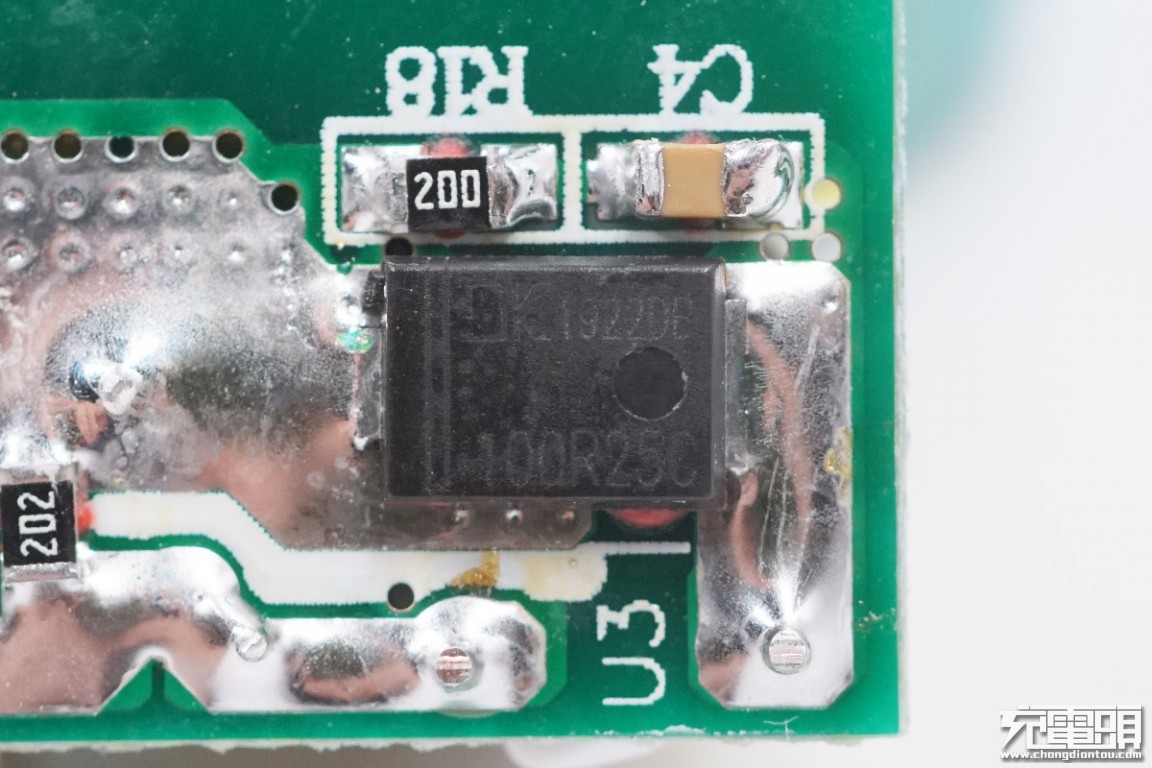

次级侧采用东科半导体DK5V100R25C同步整流芯片，其内置25mΩ100V耐压同步整流管。

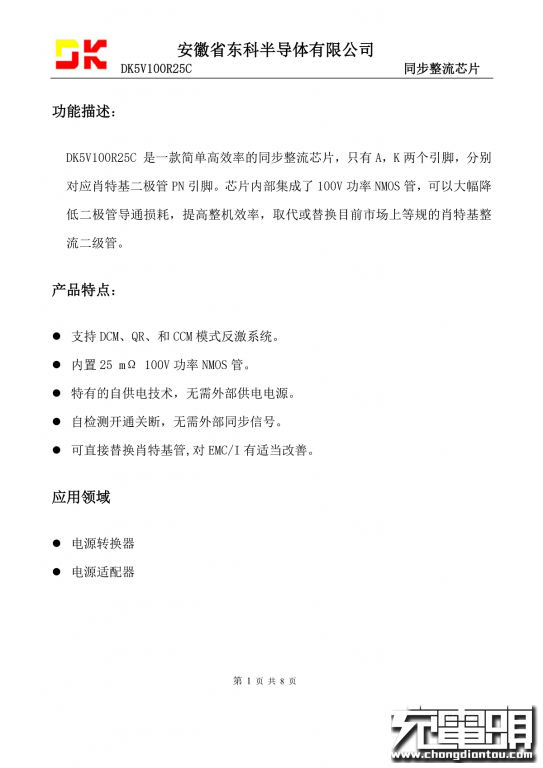

东科DK5V100R25C是一款简单高效率的同步整流芯片，只有 A、K 两个引脚，分别对应肖特基二极管PN引脚。芯片内部集成了 100V 功率 NMOS 管，可以大幅降低二极管导通损耗，提高整机效率，取代或替换目前市场上等规的肖特基整流二级管。
