拆解报告：华为mini蓝牙音箱

华为mini蓝牙音箱可以通过TWS真无线技术，两个一组配对，主打卖点天生一对，双声环绕；双音响轻松配对，畅享立体音效。

5月份荣耀也推出了一款功能相当的魔方蓝牙音箱，这两款音箱都具备TWS组队功能，这两款音箱有何不同，内部做工如何？带着这些疑问，我们一探究竟。

一、华为mini蓝牙音箱开箱

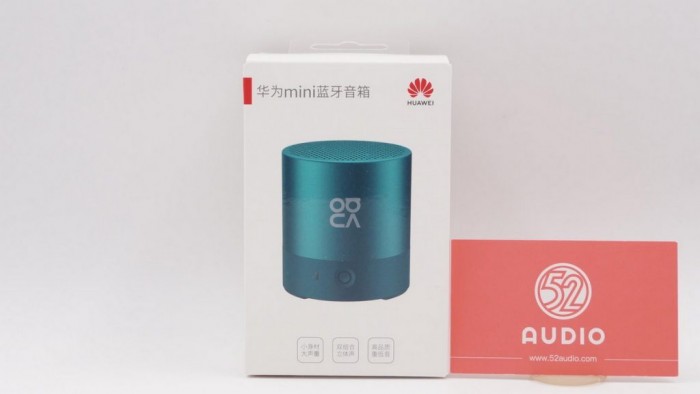

外包盒上有产品的效果图，我们买到的是绮境森林颜色（官方宣传的），对比我爱音频网的名片，能猜测到音箱的体积。顶部是产品名称华为mini蓝牙音箱，下方有三个主打卖点，分别是小身材大音量，双组合立体声，高品质重低音。

包装盒的顶部有设计了白色透明挂钩，方便卖场货架陈列。背面从上到下分别是产品特点、产品规格、企业信息。

华为mini蓝牙音箱包装盒底部有防伪标签和条形码贴纸。每个产品都有独立唯一的SN编号，方便查询产品批次。音箱型号为CM510，颜色绮境森林，2019年6月生产，新鲜出炉。

拆开包装盒，取出华为mini蓝牙音箱，此外还有一条挂绳、一根USB充电线，以及一本快速指南使用说明。

USB充电线，白色短线，采用MicroUSB标准接口，可以搭配手机充电器、移动电源给华为mini蓝牙音箱补给电量。

音箱侧面的电源按键和指示灯。

MicroUSB充电接口旁边小孔是通话麦克风，下面两个小孔是挂绳孔。

顶部喇叭发声孔，由若干个小圆孔组成。

华为mini蓝牙音箱指示灯特写。

充电接口特写，可见内部5Pin接触点。

华为mini蓝牙音箱底部的铭牌印刷了产品品名、型号、输入功率、CMIIT ID，CCC认证和产地。承载印刷铭牌的同时也是音箱的低频辐射器。

采用手机充电器给华为mini蓝牙音箱充电，通过Chargerlab POWER-Z便携式电流电压表测试，得出充电电压、电流分别为5.08V、0.35A，功率1.778W。

二、华为mini蓝牙音箱拆解

华为mini蓝牙音箱机身只有一个合缝处，往往有接缝的放，就是拆解的突破口。借助电动切割工具，稍微用力，在上盖切开两个口子，撬开铝合金上盖，分离除了上下两部分。

露出了内部黑色结构件，这部分能看到螺丝和打胶固定痕迹。

导音孔特写，可见有一层薄薄的的防尘网，防止异物进入。

继续拧掉螺丝，从中间分开了音箱外壳。可见上下两件是通过扣位加螺丝的方式固定，加上众多结构上的加强处理，增强了外壳的强度，牢固性有保障。合缝处，有加装了一层泡棉。

搬开两块，华为mini蓝牙音箱内部的电路部分露出了全貌。

壳体的另一部分则是安放了电芯和喇叭。

电芯与一元硬币对比，可见电芯的体积很小巧。华为mini蓝牙音箱采用的是锂离子聚合物电池，黑色封套，型号为HB642735ECW，额定容量为660mAh 2.52Wh，额定电压3.82V，充电限制电池4.4V，执行标准GB31241-2014。

电芯的保护板采用了激光点焊方式，将镍带与PCB牢牢固定。其中锂电池保护芯片、MOSFET、阻容都采用了点胶工艺，用来加固芯片焊接。这种工艺在手机上才会采用，可见华为对品质的高要求。

电芯的另一面我们找到了品牌ATL，这也是苹果iPhone手机的电芯供应商。

将喇叭与固定装置分离。

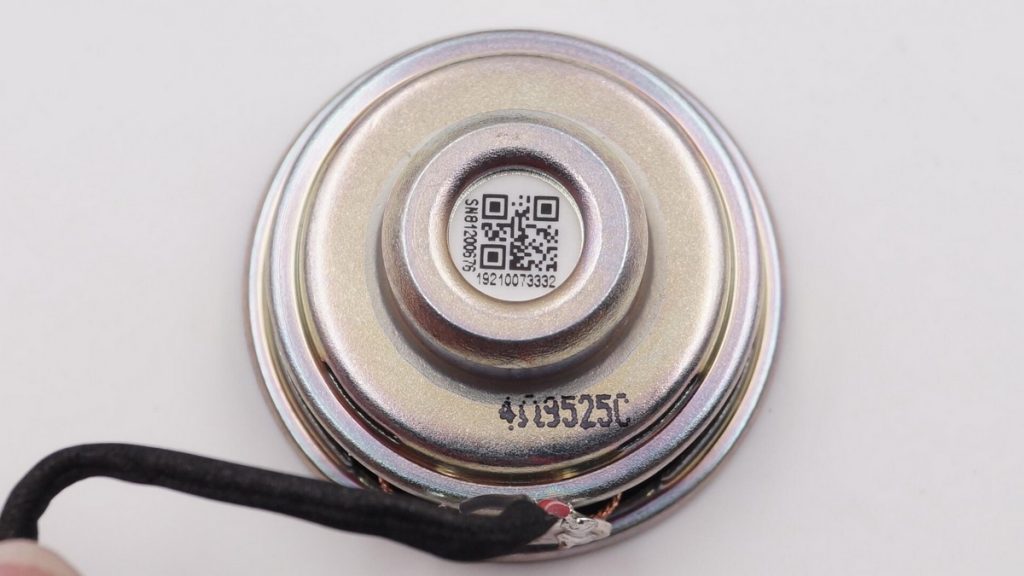

喇叭特写，官方标称额定功率3W。与PCB相连的地方采用红、黑导线，加入了插件座子，方便组装、固定。

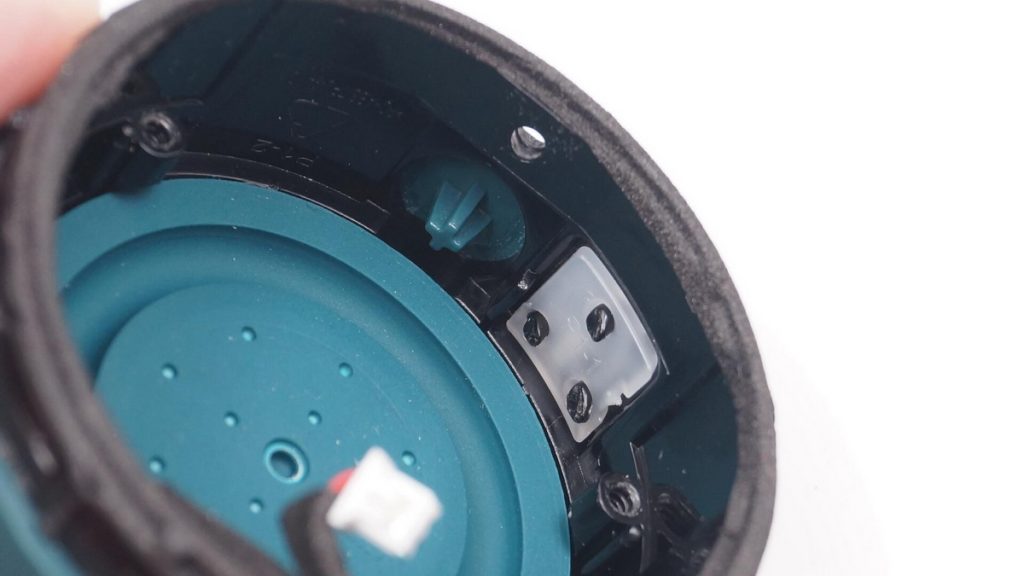

这里是华为mini蓝牙音箱的指示灯导光柱，材质类似透明亚克力，可以起到柔光的效果。

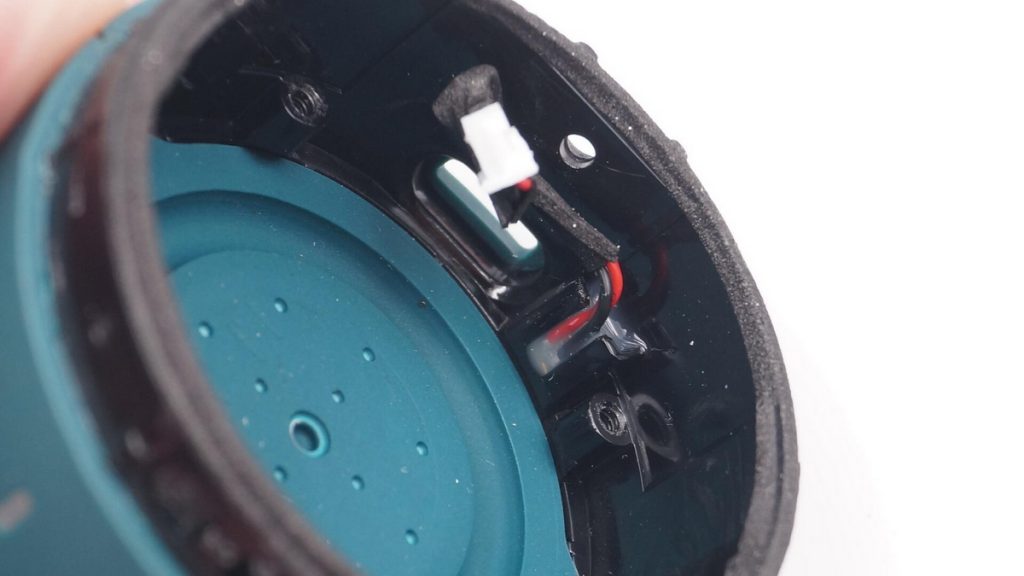

旁边乳白胶固定着通话麦克风。

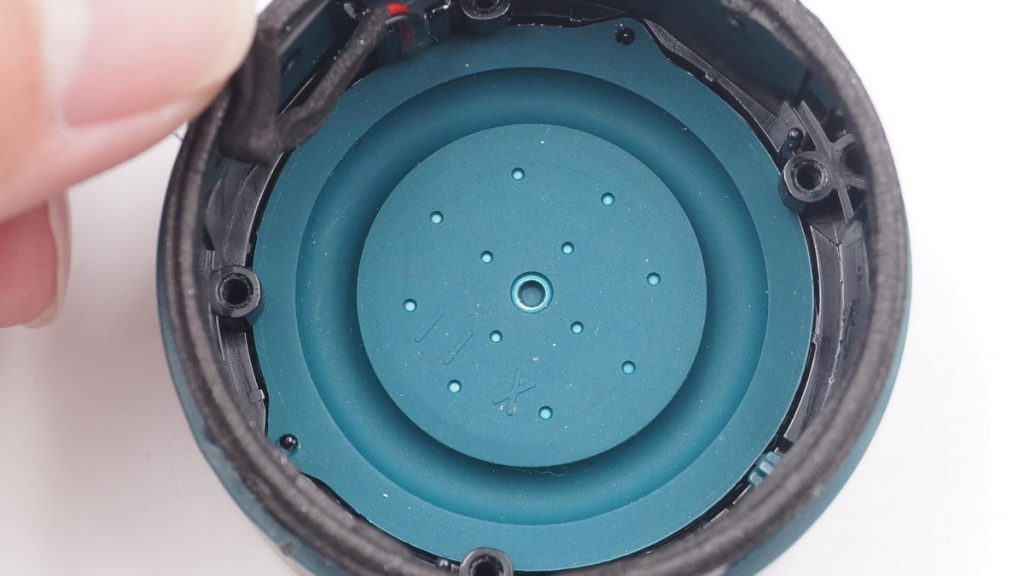

音腔底部低频辐射器特写，低频辐射器面积很大，几乎和底面面积一样，可提供震撼的低音效果。底部的一圈是软胶材质，外壁为硬质壳体，软硬结合，加上底部的孔位结构痕迹，可见采用了双色注塑工艺。

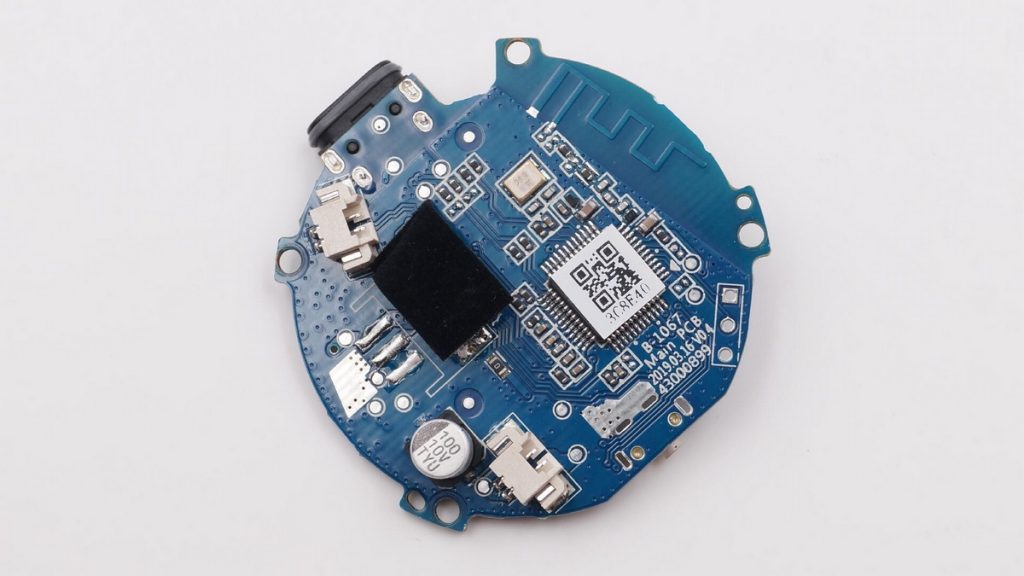

华为mini蓝牙音箱的电路板正面布局。中间是主控芯片，四周有微动开关、充电接口、麦克风接口，以及蓝牙天线。

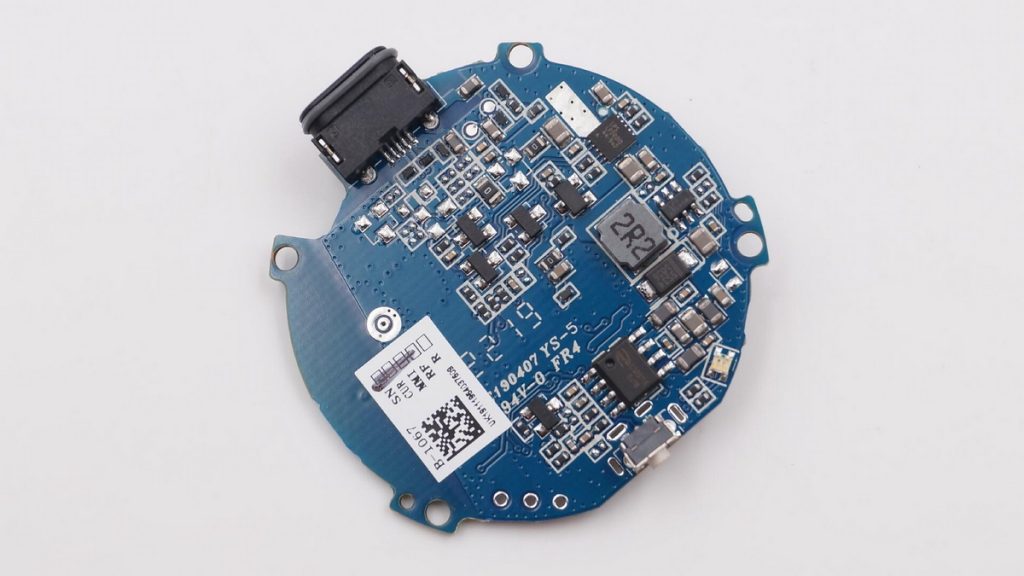

电路板背面布局，这面芯片和元器件略少。

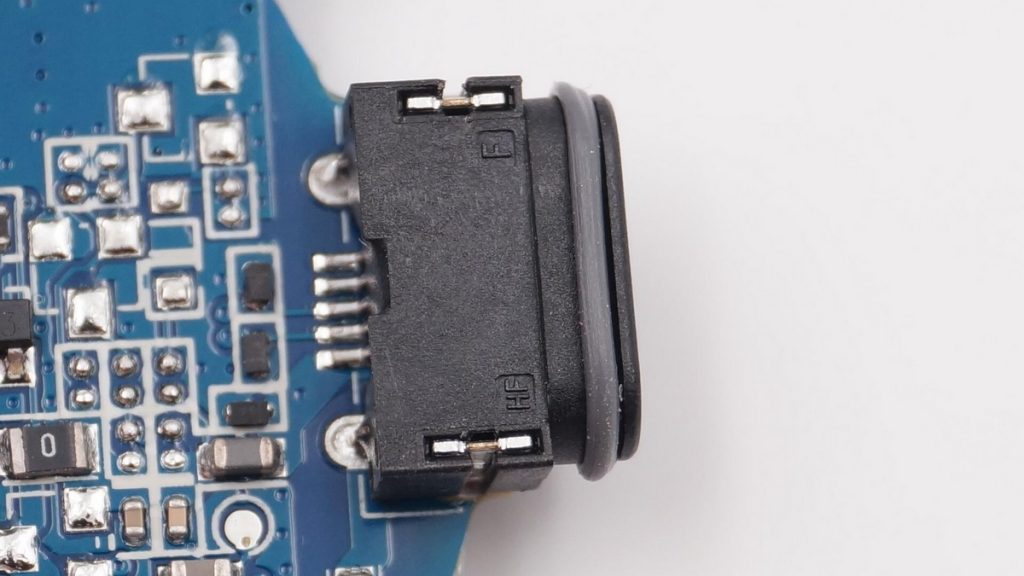

MicroUSB充电接口特写，可见接口上有防水胶圈。

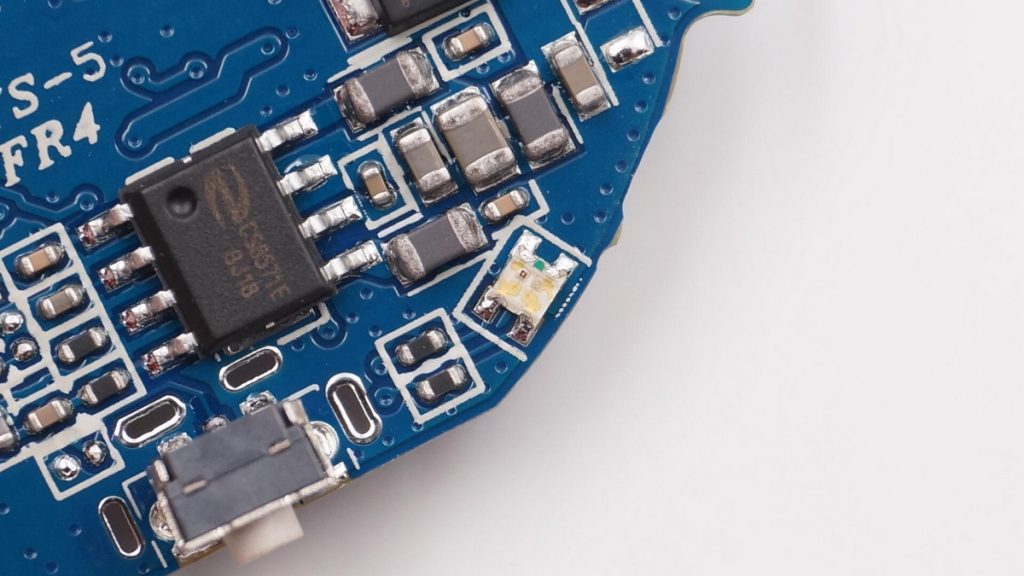

LED指示灯特写，单个封装内集成了两颗LED，可以实现三色显示。

微动开关。

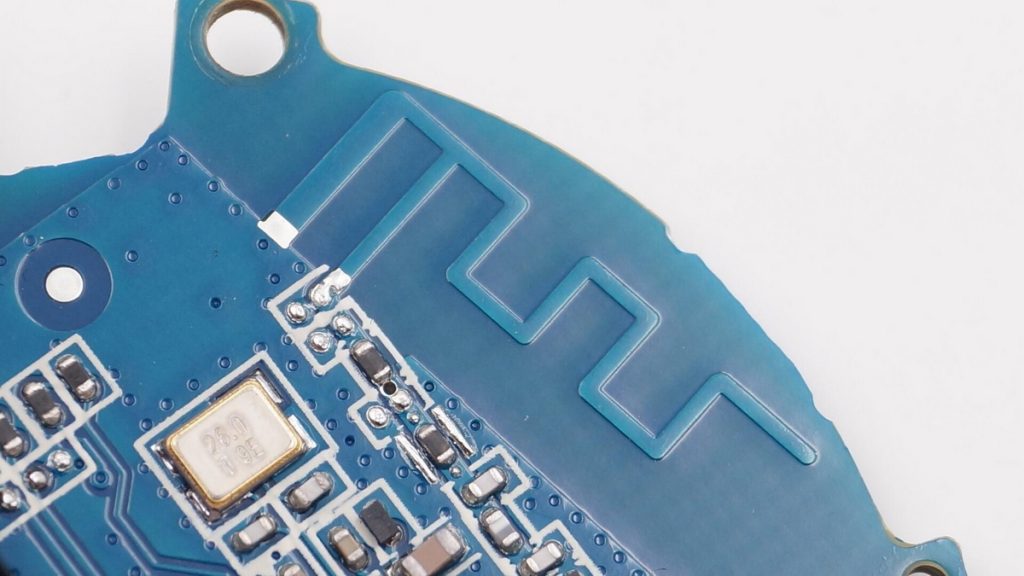

电路板上的蛇形走线，为蓝牙天线；这里借用了PCB铜箔的材质，以及走线的设计，有效合理利用了有限的内部空间。

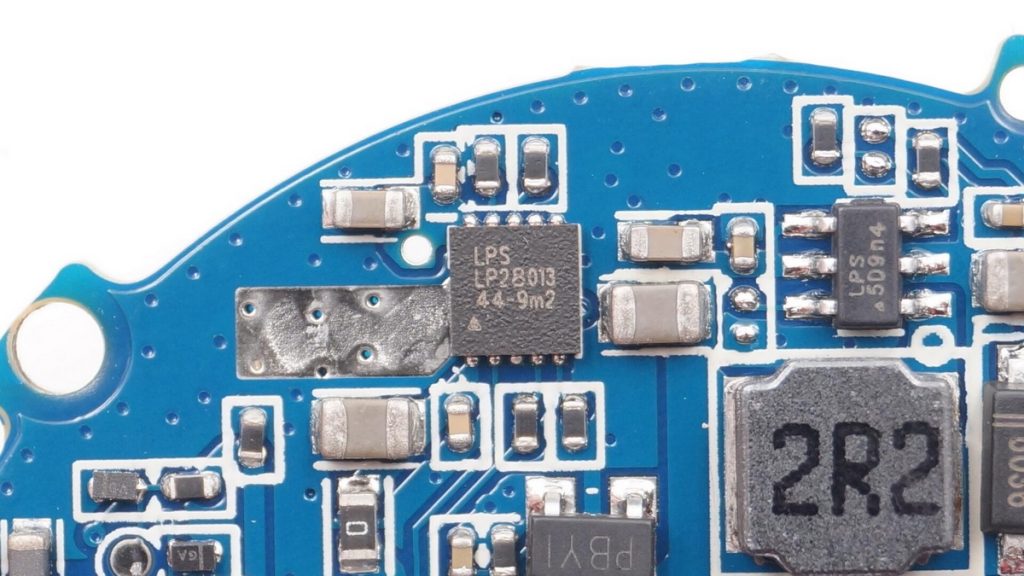

图中丝印编号LP28013的芯片，来自创新微源，这是一颗内置OVP充电管理芯片，最大输出电流1A。

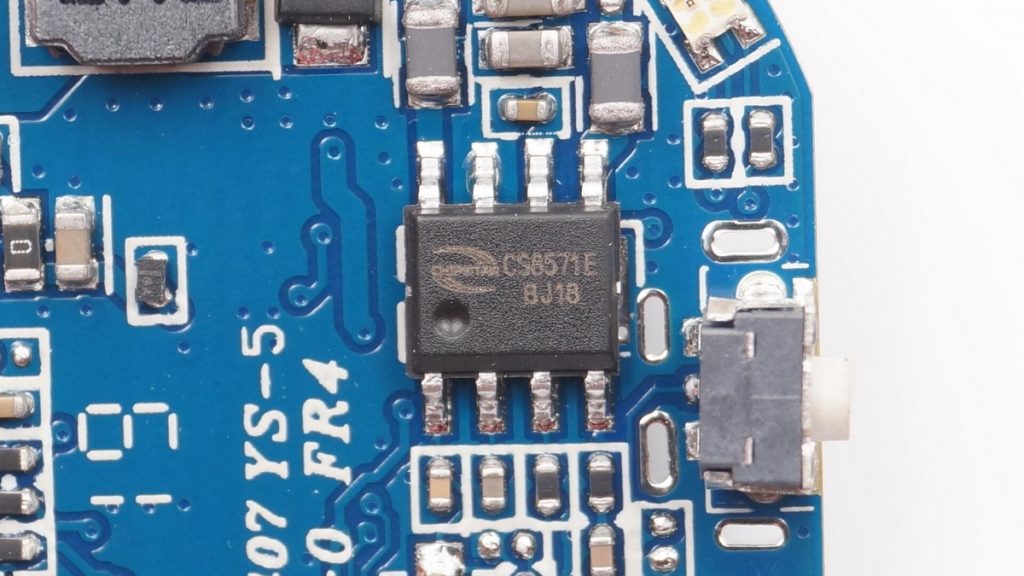

丝印编号CS8571E的芯片来自上海智浦欣微，单声道扬声器功放，最大输出功率5.5W。

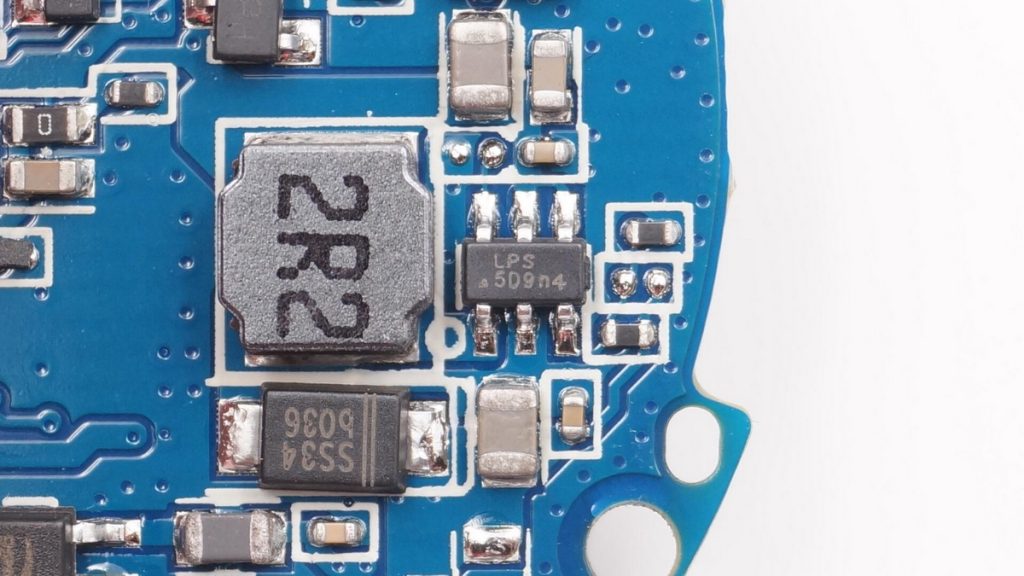

图中LPS5D9n4芯片同样来自创新微源，芯片型号为LP6222B6F，这是一颗电源升压芯片。
