拆解报告:紫米18W QC3.0快充充电器(HA612)

咪哚网(www.midoo.cc)时间:2019-06-29 09:07 稿源:网络 手机扫描分享

关于紫米快充充电器,充电头网此前已经拆解过了多款,包括:ZMI紫米65W USB PD三口快充充电器、紫米ZMI车载充电器、紫米APB01双模智能充电器等,有兴趣的读者可以点击前往了解详情。

一、紫米18W QC3.0快充充电器外观

拆解报告:紫米18W QC3.0快充充电器(HA612)

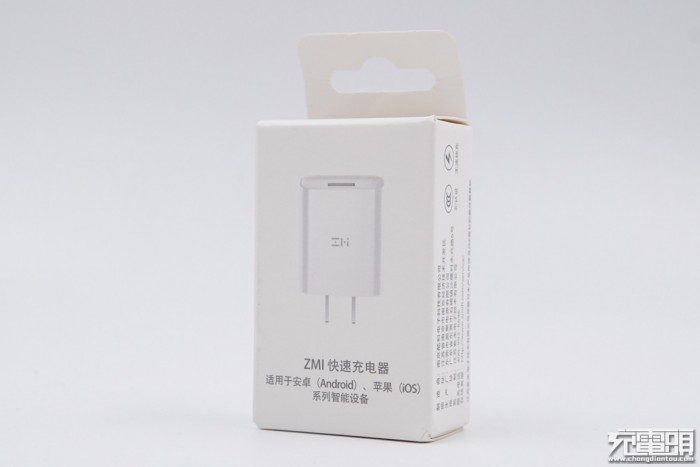

白色包装盒,自带挂钩设计,正面印着充电器的外观图案以及文字介绍:ZMI快速充电器,适用于安卓(Android)、苹果(iOS)系列智能设备。

拆解报告:紫米18W QC3.0快充充电器(HA612)

侧面是厂商信息,制造商:南京酷科电子科技有限公司,生产厂:东莞市盈聚电源有限公司;监制:江苏紫米电子技术有限公司,已通过了3C认证。

拆解报告:紫米18W QC3.0快充充电器(HA612)

另外一面为充电器的参数,型号:HA612;输入:100-240V~ 50/60Hz 0.5A;输出:5V/2A、9V/2A、12V/1.5A。

拆解报告:紫米18W QC3.0快充充电器(HA612)

充电器直接装在纸盒包装内,非常轻便,USB-A接口使用防尘贴纸封口。

拆解报告:紫米18W QC3.0快充充电器(HA612)

包装盒内包含充电器和说明书。

拆解报告:紫米18W QC3.0快充充电器(HA612)

充电器的为白色外壳,钢琴烤漆工艺,正面印着ZMI的logo,配国标插脚。

拆解报告:紫米18W QC3.0快充充电器(HA612)

背面为纯色。

拆解报告:紫米18W QC3.0快充充电器(HA612)

插脚侧为灰色面板,印着产品参数,与外壳包装上信息一致。

拆解报告:紫米18W QC3.0快充充电器(HA612)

输出端凹陷设计,居中设计了一个USB-A接口,白色胶芯。

拆解报告:紫米18W QC3.0快充充电器(HA612)

尺寸方面,这款充电器的厚度略小于一元硬币的直径。

拆解报告:紫米18W QC3.0快充充电器(HA612)

比苹果18W充电器稍微修长一些。

拆解报告:紫米18W QC3.0快充充电器(HA612)

净重约45.3g。

拆解报告:紫米18W QC3.0快充充电器(HA612)

使用ChargerLAB POWER-Z FL001检测充电的输出快充协议,显示支持APPLE 2.4A、QC2.0、QC3.0、FCP、AFC等多种协议。

二、紫米18W QC3.0快充充电器拆解

拆解报告:紫米18W QC3.0快充充电器(HA612)

打开充电器的外壳,可以看到主体部分内部的PCB板,插脚侧贴着一块黑色绝缘材料。

拆解报告:紫米18W QC3.0快充充电器(HA612)

在绝缘材料下面,两片弹片连接插脚端和PCB板。

拆解报告:紫米18W QC3.0快充充电器(HA612)

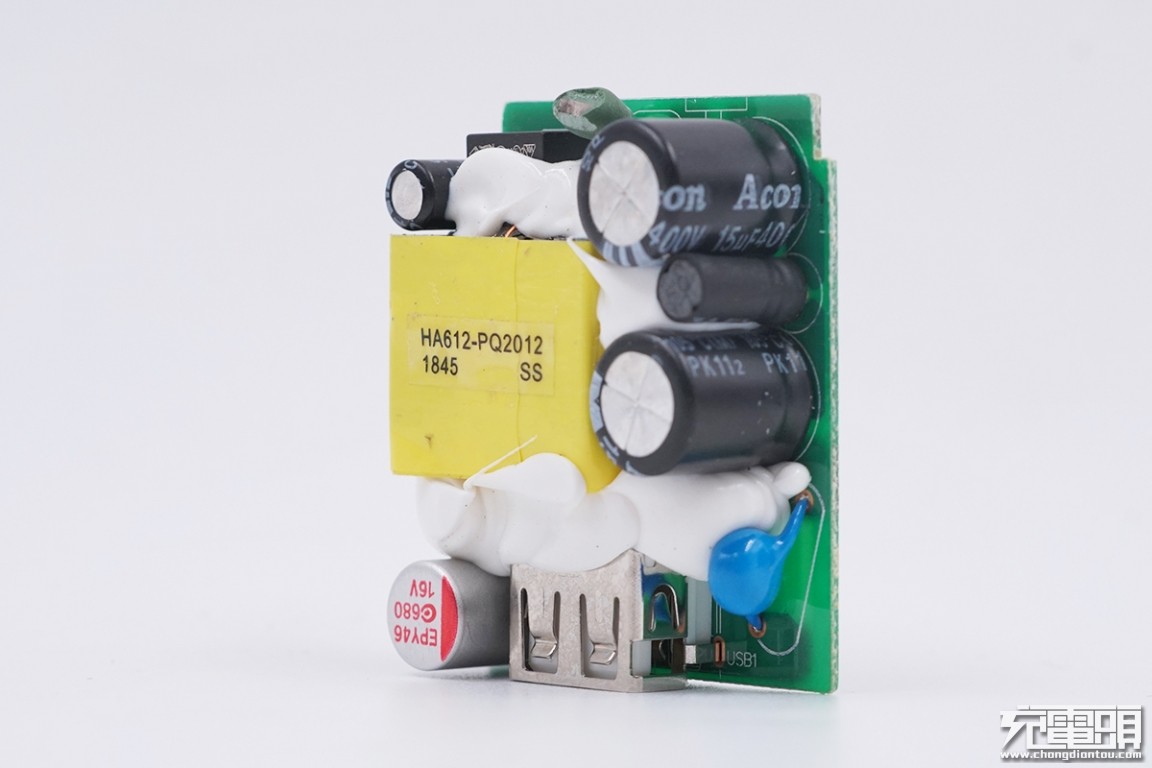

取出充电器内部的PCBA模块,正面元器件之间注满白胶,用于固定和散热。变压器使用马拉胶带包裹,并且贴有标签贴纸。

拆解报告:紫米18W QC3.0快充充电器(HA612)

输入端设有浪涌抑制电阻、延时保险丝,左侧为输入滤波电解电容,右侧是PWM供电电容。

拆解报告:紫米18W QC3.0快充充电器(HA612)

浪涌抑制电阻。

拆解报告:紫米18W QC3.0快充充电器(HA612)

2A 250V的延时保险丝。

拆解报告:紫米18W QC3.0快充充电器(HA612)

采用两个Acon中元电解电容并联设计,提供输入滤波,规格均为400V 15μF。

拆解报告:紫米18W QC3.0快充充电器(HA612)

规格均为400V 15μF电解电容。

拆解报告:紫米18W QC3.0快充充电器(HA612)

在两颗电解电容之间还有一颗电感线圈,使用热缩管包裹。

拆解报告:紫米18W QC3.0快充充电器(HA612)

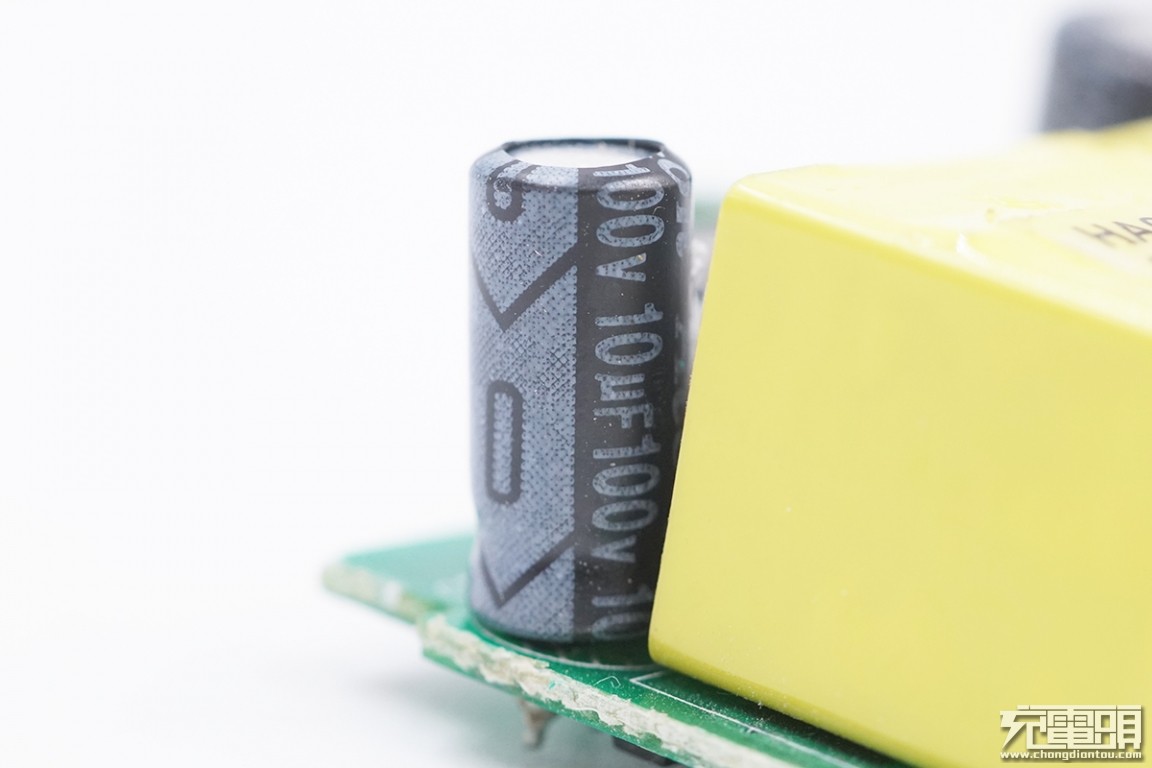

PWM芯片供电电容,规格为100V 10μF。

拆解报告:紫米18W QC3.0快充充电器(HA612)

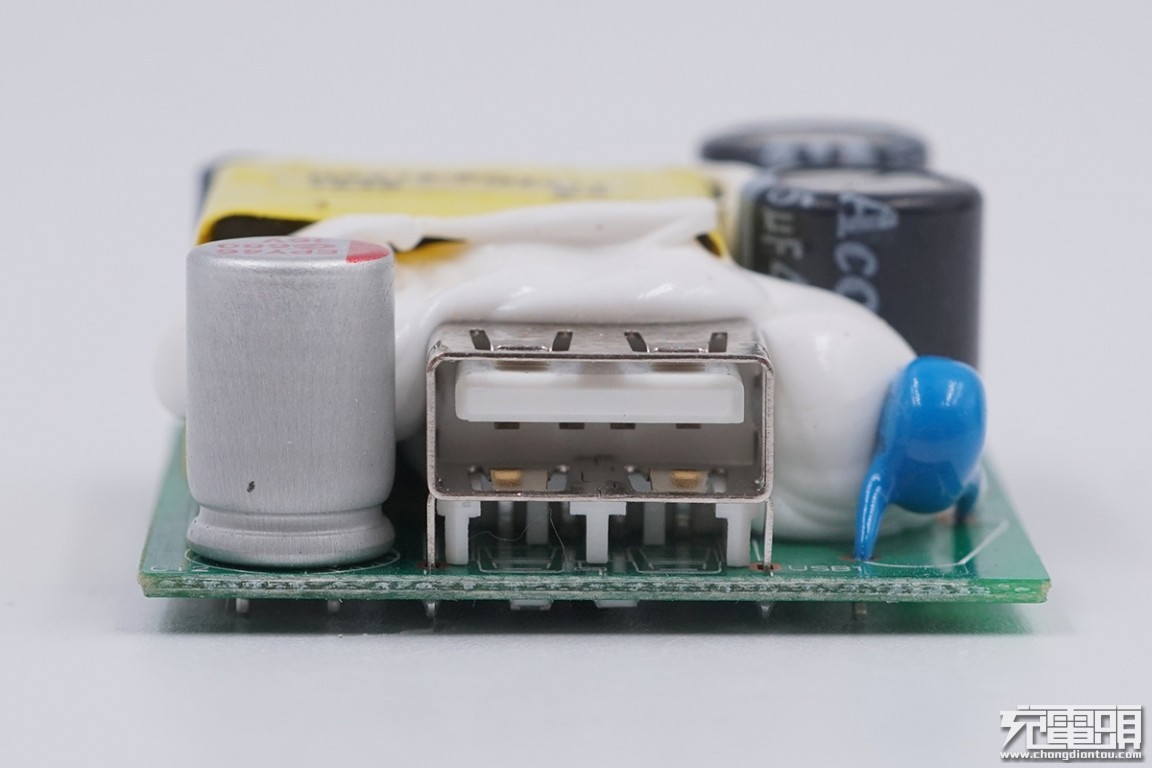

USB-A输出接口左右分别是固态滤波电容和Y电容。

拆解报告:紫米18W QC3.0快充充电器(HA612)

固态电容规格为680μF 16V。

拆解报告:紫米18W QC3.0快充充电器(HA612)

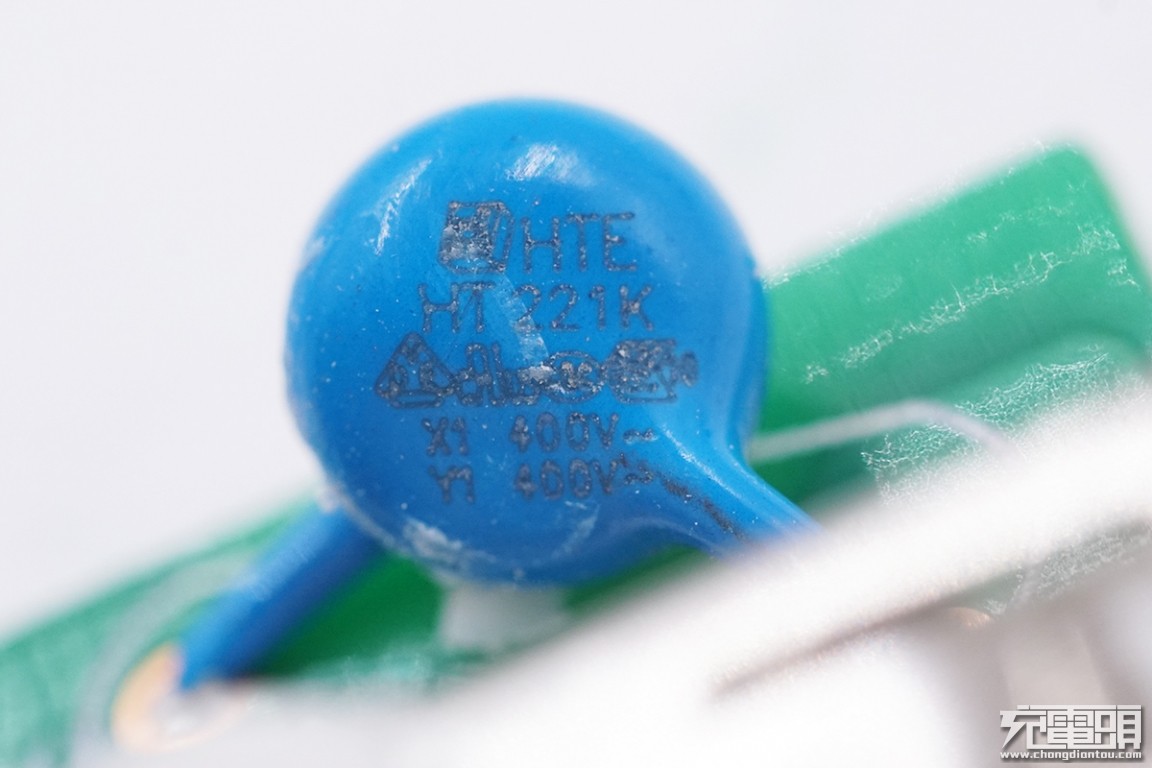

初级和次级之间的Y电容,用于输出抗干扰。

拆解报告:紫米18W QC3.0快充充电器(HA612)

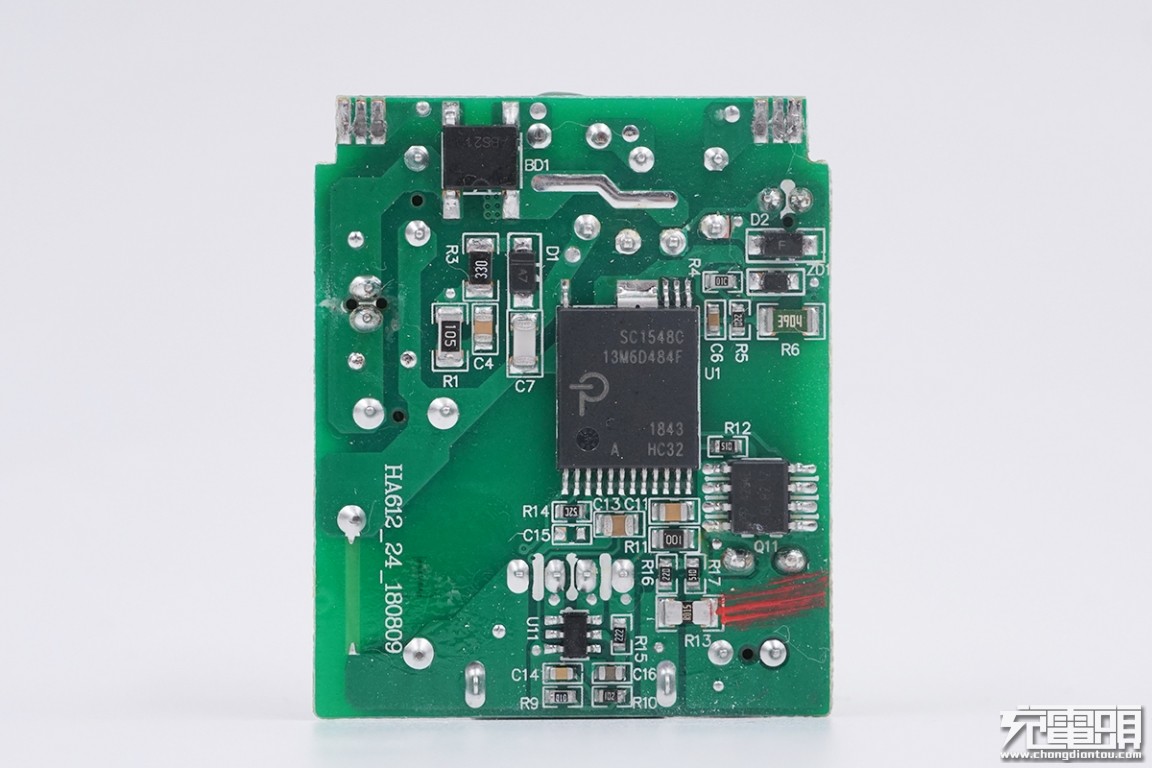

PCB板背面的电路设计非常的简洁,这主要得益于采用这颗PI的高集成芯片。

拆解报告:紫米18W QC3.0快充充电器(HA612)

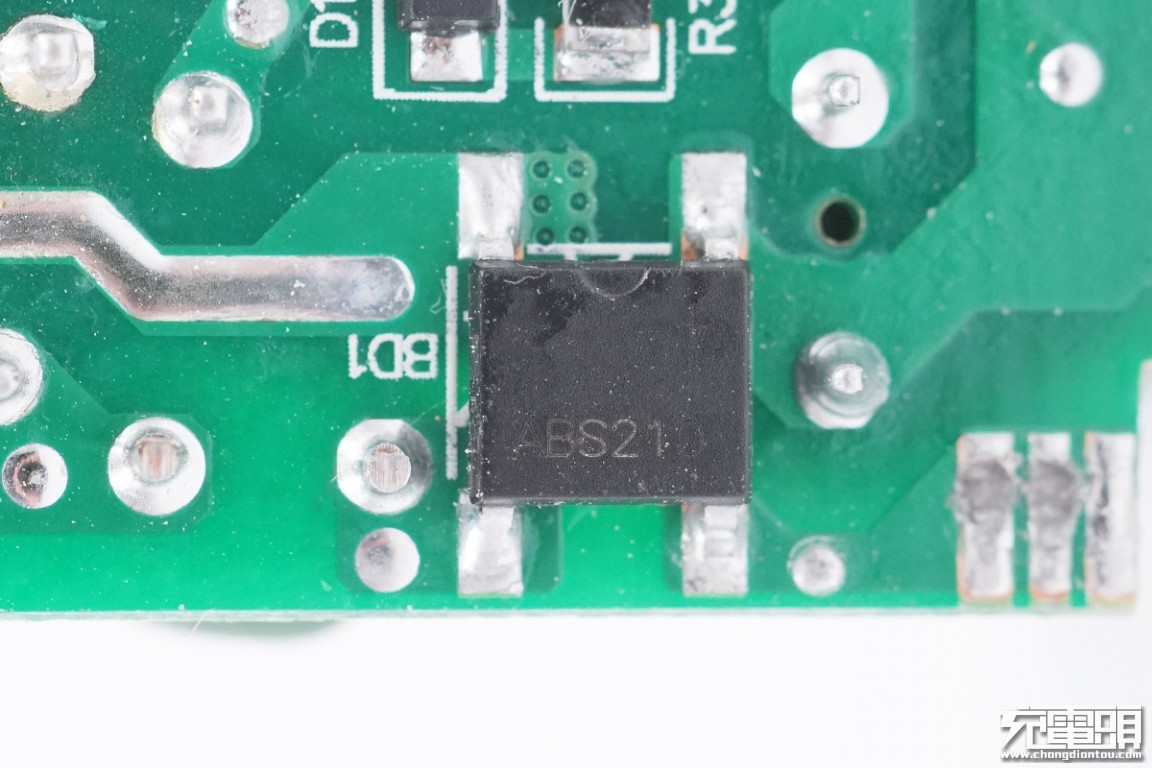

初级输入整流桥。

拆解报告:紫米18W QC3.0快充充电器(HA612)

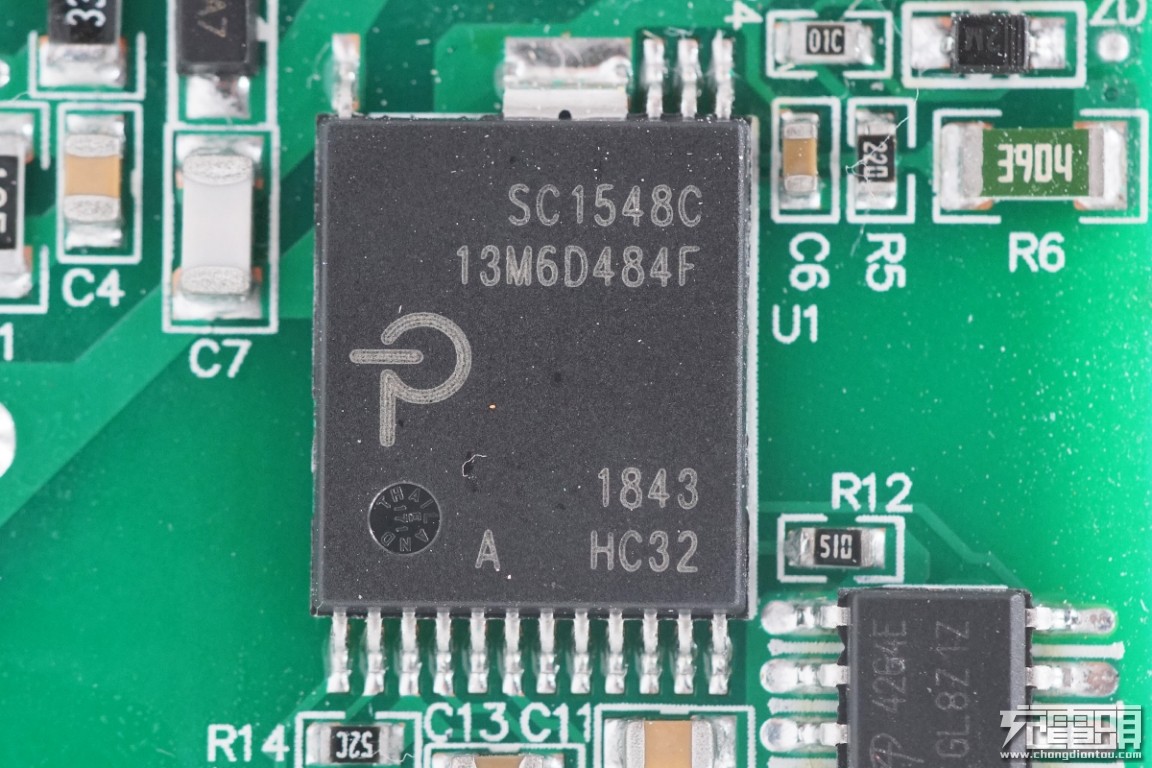

来自PI的PWM主控芯片,SC1548C,内置控制器、初级MOS管以及次级同步整流控制器,使用时无需搭配光耦,内建多重保护功能。

拆解报告:紫米18W QC3.0快充充电器(HA612)

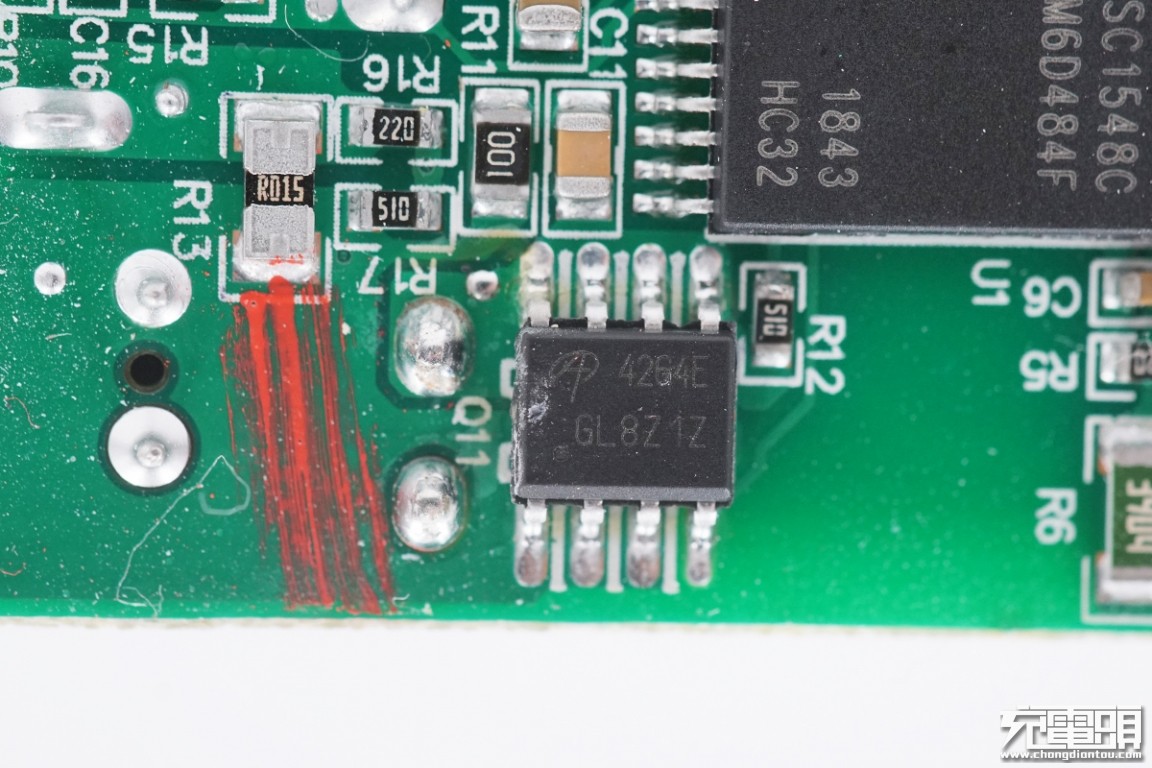

次级侧同步整流MOS管采用万代的AO4264E,由PI主芯片控制,左侧R015电阻为输出检流电阻,反馈输出电流至PI主芯片进行过流和短路保护。

拆解报告:紫米18W QC3.0快充充电器(HA612)

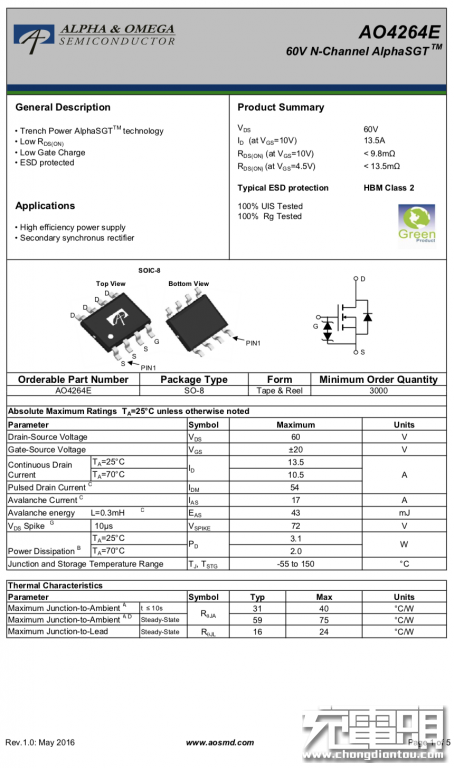

万代AO4204E规格资料。

拆解报告:紫米18W QC3.0快充充电器(HA612)

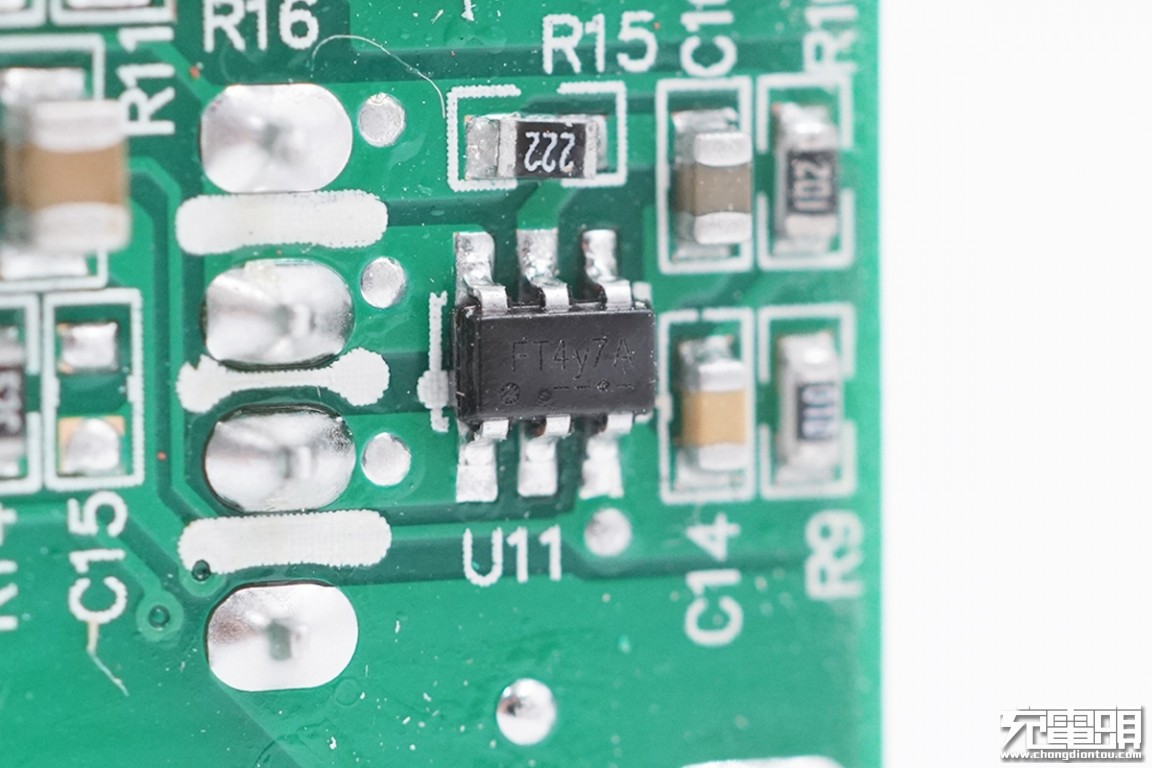

USB-A接口的输出协议芯片,丝印FT4y7A,为Fitipower天钰的FP6601Q。天钰FP6601Q是一款快速充电协议芯片,支持高通 QC3.0/2.0与华为FCP,通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压,互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0,QC2.0和FCP的情况下,还能自动识别APPLE、三星、BC1.2协议。

拆解报告:紫米18W QC3.0快充充电器(HA612)

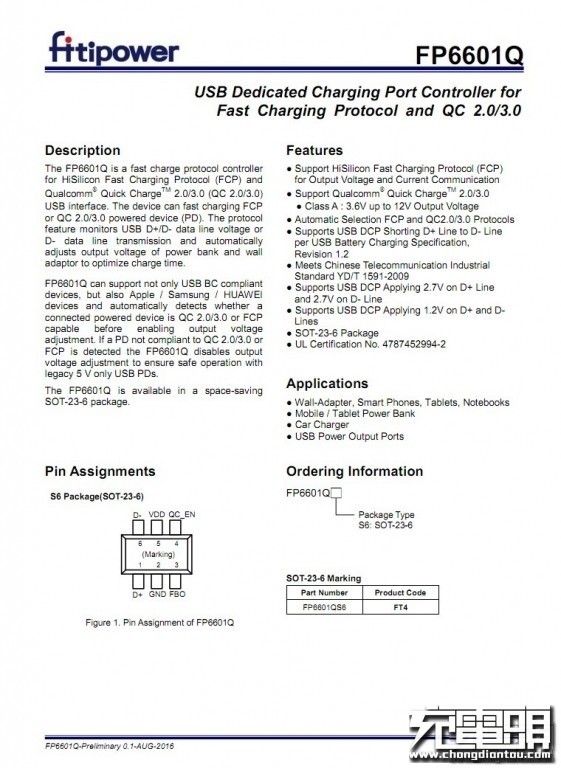

天钰FP6601Q详细规格资料。

拆解报告:紫米18W QC3.0快充充电器(HA612)

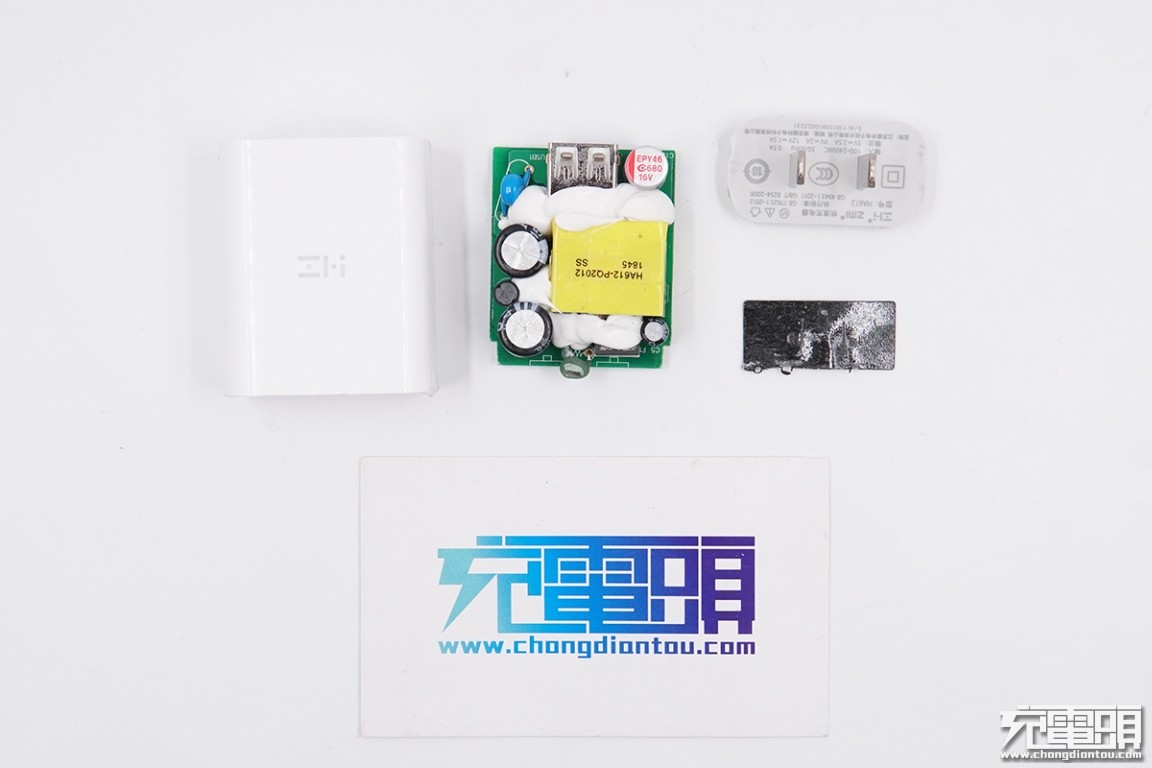

全部拆解完毕。

充电头网拆解总结

最近18W USB PD充电器的热度比较高,充电头网也给大家分享了22款18W USB PD充电器的应用案例。但不得不说,紫米这款18W QC3.0快充充电器同样有着非常不错的用料和做工。内部采用了PI一体化PWM芯片搭以及天钰FP6601Q这款明星级的QC3.0协议芯片,输出同步整流保证效率,固态电容保证寿命和纹波,设计精简功能齐全保护全面。

输出支持QC、FCP、AFC、APPLE2.4A等常见快充协议,协议多,兼容性强。在正面的元器件之间采用大量注胶处理,不仅可以起到固定的作用,还有帮助散热的效果,保证满载输出时,整机的稳定性,还能避免不慎摔落造成损坏。
